PRINCÍPIO DE FUNCIONAMENTO VÁLVULA DE CONTROLE PARA VAPOR

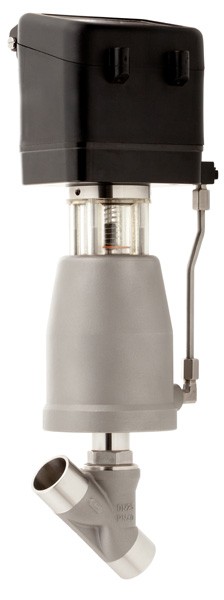

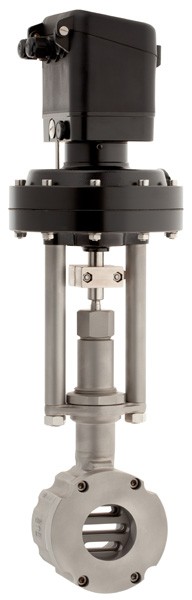

A válvula de controle para vapor consiste basicamente em dois conjuntos principais, o corpo e o atuador. O corpo é a parte da válvula por onde passa o fluido e onde é executada a ação do controle do mesmo, permitindo maior ou menor passagem do fluido no seu interior, conforme for a necessidade do processo.
A válvula de controle para vapor é uma válvula cuja função é causar uma obstrução em uma tubulação permitindo maior ou menor passagem de vapor no sistema. Essa obstrução causada pela válvula de controle para vapor pode ser parcial ou total, e o acionamento pode ser manual ou automático.
Existem vários tipos de válvula de controle para vapor, elas são divididas em:
- Deslocamento linear:
- Válvula globo ( convencional, três vias, gaiola e angular );
- Guilhotina;
- Disco deslizante;
- Deslocamento rotativo:
- Borboleta;
- Esfera;
- Esfera setorizada;
Como citado acima a válvula de controle para vapor pode ter dois tipos de descolamento, é definido como válvula de deslocamento linear a válvula na qual a peça móvel responsável pela vedação descreve um movimento retilíneo, acionada por uma haste deslizante.
É definido como válvula de deslocamento rotativo a válvula na qual a peça móvel responsável pela vedação descreve um movimento rotativo, acionado por uma haste girante.
Analógico ( controle modulado ) – No caso do controle modulado a válvula vai posicionar-se em função do sinal analógico mandado para ela, essa aplicação requer uma maior complexidade e tecnologia para posicionar-se precisamente e no tempo certo em resposta ao sinal mandado.
APLICAÇÃO
No geral a válvula de controle para vapor pode ser utilizada para controlar a vazão em qualquer tubulação em sistemas que utilize vapor.
DIMENSIONAMENTO DA VÁLVULA DE CONTROLE PARA VAPOR
O procedimento de dimensionamento de uma válvula de controle para vapor requer um estudo do procedimento, esse estudo baseia-se num conjunto de dados e informações referente as condições de operação em relação ao processo e ao fluido e a partir dessas informações a equipe técnica da Nauco dimensiona a válvula mais adequada para o processo do cliente
Para saber mais sobre Válvula de controle para vapor
Ligue para (11) 4476-1000 ou clique aqui e entre em contato por email.Gostou? compartilhe!
