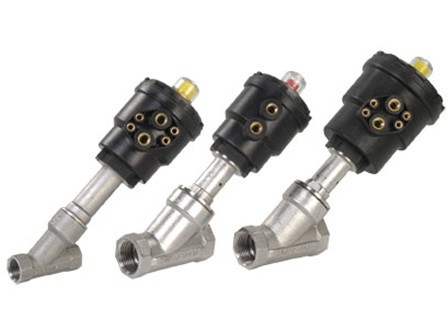

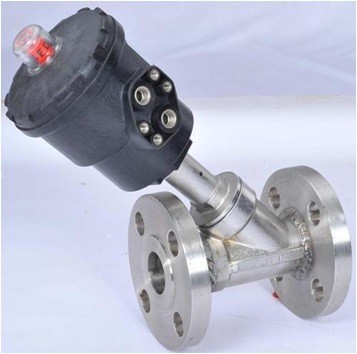

Válvula assento inclinado


Clique nas imagens para ampliar

PRINCÍPIO DO FUNCIONAMENTO VÁLVULA ASSENTO INCLINADO

A válvula assento inclinado é uma válvula com acionamento pneumático que se mantém fechada ou abertas pela força de uma mola instalada dentro do atuador pneumático.

Quando o atuador é pressurizado, geralmente com ar comprimido a valvula assento inclinado se abre ou se fecha dependendo da função que pode ser normalmente fechada, normalmente aberta ou dupla ação.

Aplicação de válvula assento inclinado:

A valvula assento inclinado pode ser instalada em autoclaves, máquinas de bebidas, máquinas têxteis, usinas de açúcar e  álcool, indústria química, indústria farmacêutica.

A válvula assento inclinado desempenha uma excelente performance também na indústria de processamento de alimentos, frigoríficos  e  em sistemas tratamento de água.

Vantagem da válvula assento inclinado:

Alta vazão, baixo atrito, vida útil prolongada, design compacto, baixo consumo de ar, acionamento rápido.

Características técnicas da válvula assento inclinado:

  • Tamanhos : 3/8” – 3”
  • Conexões ao processo: BSP, NPT,Flange, SW, Tri-Clamp
  • Material do Corpo: CF8M / CF8       Vedação: PTFE
  • Material do Atuador: CF8, NGF e Poliamida
  • Pressão de pilotagem: 3 – 8 bar
  • Tamanho dos atuadores: 40, 50, 63, 90, 110, 125mm
  • Pressão de trabalho: padrão 16 bar (25 bar)
  • Máxima temperatura: padrão 180°  (220°)
  • A valvula assento inclinado possui excelente classe de vedação > VI

Recomendação de instalação de válvula assento inclinado:

Vapor: Quando instalada em linha vapor é recomentado que a válvula assento inclinado seja instalada com o fluxo passando sobre o Plug ou assento.

Água/Líquidos: Quando instalada em linha de líquidos se recomenta a instalação da válvula assento inclinado com o fluxo passando abaixo do Plug ou assento. Esse tipo de instalação permite o amortecimento de golpe de aríete.

Vácuo: Quando instalada em linha de vácuo também é recomendado que a válvula assento inclinado seja instalada com o vácuo passando abaixo do plug ou assento.

Para saber mais sobre Válvula assento inclinado

Ligue para (11) 4476-1000 ou clique aqui e entre em contato por email.
