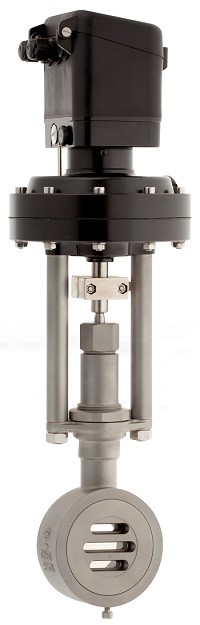

Válvula proporcional para vapor


Clique nas imagens para ampliar

PRINCÍPIO DE FUNCIONAMENTO VÁLVULA PROPORCIONAL PARA VAPOR

A válvula proporcional para vapor tem como principal função proporcionar uma variação contínua e suave sob efeito de um sinal aplicado em um posicionador, esse sinal vem de um controlador do sistema que recebe um sinal de um sensor que lê a variável e o controlar manda abrir ou fechar a válvula, isso se aplica em sistemas de vapor onde há a necessidade de controlartemperatura, vazão ou pressão. Existem dois tipos de Válvula proporcional para vapor, sendo elas válvula de controle e Válvula proporcional para vapor controlada por solenoide, nesse artigo abordaremos em especifico a Válvula proporcional para vapor tipo solenoide. Essa válvula tem como princípio de funcionamento pelo equilíbrio entre duas forças que atuam no êmbolo, sendo que essas forças são a força magnética gerada pela corrente que passa na bobina sendo proporcionalmente oposta a força mecânica proporcionada pela mola e a força do fluido.

As válvulas proporcionais são controladas usando um sinal modulado em largura de pulso (PWM). Este sinal faz com que a corrente da bobina mude de acordo com o valor pré-ajustado. Como tanto a pressão do vapor como a força magnética trabalham contra a mola, é prático estabelecer os valores mínimos e máximos de fluxo da faixa de trabalho em condições operacionais. Isso é possível usando a eletrônica de controle. Loops de controle abertos e fechados podem ser realizados usando válvulas proporcionais. Os laços de controle abertos acionam a válvula sem realimentação do valor real, enquanto os circuitos de controle fechados regulam a diferença entre o valor ajustado e o valor real.

APLICAÇÕES DA VÁLVULA PROPORCIONAL PARA VAPOR

As aplicações para válvula proporcional para vapor se da pelas funções que essa válvula possui, ela pode ter quatro aplicações diferentes que são: controle direcional proporcional, controle de vazão proporcional, alivio de pressão proporcional e redução de pressão proporcional.

CARACTERÍSTICAS TÉCNICAS DA VÁLVULA PROPORCIONAL PARA VAPOR

  • Tamanhos: 1/2" –3” (tamanhos maiores também disponível sob consulta);
  • Conexões ao processo: roscas BSP ou NPT, flanges normas ANSI e DIN, conexões solda (outras conexões sob consulta);
  • Material do corpo: latão, aço inoxidável (outros materiais sob consulta);
  • Vedações: EPDM, FKM, PTFE, PEEK (outras vedações sob consulta);
  • Tipos de válvula proporcional: válvulas acionamento pneumático, válvula acionamento motorizado, válvula proporcionais tipo solenoide.

Para saber mais sobre Válvula proporcional para vapor

Ligue para (11) 4476-1000 ou clique aqui e entre em contato por email.
