DESCRIÇÃO VÁLVULA ANGULAR PNEUMÁTICA
A válvula angular pneumática é uma válvula de bloqueio com o acionamento através de um atuador pneumático que pode ser de simples ação NF, NA ou de dupla ação. Você encontrará a válvula angular pneumática nos diâmetros de 3/8” @ 3”, podendo ser comextremidades rosca BSP padrão , más também disponível com rosca NPT, Flange, encaixe para solda e extremidades sanitárias como Tri-Clamp.
É muito comum encontrar válvula angular pneumática em autoclaves e outros tipo de esterilizadores, máquinas de bebidas, sistemas CIP / SIP, maquinas de tingimento na Indústria têxtil, linhas de vapor em geral.
Suportando temperaturas de 180° e pressão de até 16 bar podendo trabalhar com vapor,gases e líquidos a válvula angular pneumática possui um campo enorme de aplicações na indústria.

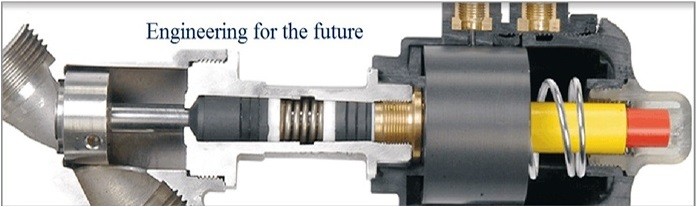

Além de possuir um design muito bem elaborado com tamanho compacto a válvula angular pneumática não gera perca de carga no sistema, sua construção em 45° em forma de Y quando aberta permite passagem plena do fluído. O sistema de abertura e fechamento da válvula angular pneumática é linear e isso minimiza muito o atrito entre sede e vedação gerando na válvula angular pneumática uma vida útil prolongada.
Em testes realizados com a válvula angular pneumática mostrou que sua durabilidade ultrapassa os 3 milhões de ciclos.
BENEFÍCIOS VÁLVULA ANGULAR PNEUMÁTICA
- Normalmente fechada (NF) / Normalmente aberta (NA) ou Bi-Direcional
- Pode ser convertida facilmente de NF para NA
- Simples ação e dupla ação
- Conexões pneumáticas rosca ou padrão NAMUR
- Não é necessário lubrificação nos componentes do atuador
- Pode trabalhar com vácuo
- Atuação rápida 1000 ciclos/hora
- Vida útil > 10 milhões de ciclos
- Design modular
Acessórios:
- Válvula solenoide piloto: São válvulas elétricas para fazer o direcionamento do ar comprimido para o atuador pneumático, que faz o acionamento da válvula angular pneumática abrindo e fechando de acordo com o modelo do atuador pneumático selecionado. Essas válvulas estão disponíveis em várias configurações e em várias tensões.
- Chave fim de curso: São sensores mecânicos ou indutivos destinado a detectar a real posição da válvula angular pneumática e enviar um sinal elétrico para um sistema supervisório.
- Limitador mecânico de abertura e fechamento: Acessório utilizado para manter uma vazão constante. Esse acessório pode ser instalado para limitar a vazão quando a válvula angular pneumática está aberta e também quando ele está fechada.
