PRINCÍPIOS MEDIDOR DE VASÃO MASSICO
O medidor de vazão massico em primeira estância, possuio melhor princípio de medição para aplicação em gases em geral, pois não necessita de cálculos matemáticos para a compensação de massa pela variação da pressão, temperatura, densidade e outros fatores, pois sua medição é propriamente dita em medição de peso/massa.
O Medidor de vazão massico, possui dois princípios básico de medição, sendo esta duas tecnologias totalmente distintas sendo elas, medição de massa pela força Corióllis, e medição de massa pela dispersão térmica, através de dois eletrodos, sendo um aquecido e outro frio, para entender melhor este princípio, consulte literatura especifica, de cada medidor comercializado por nossa empresa.

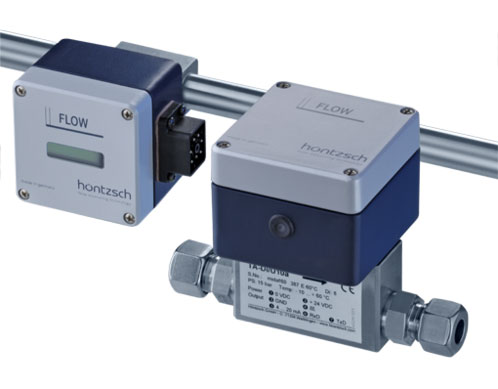

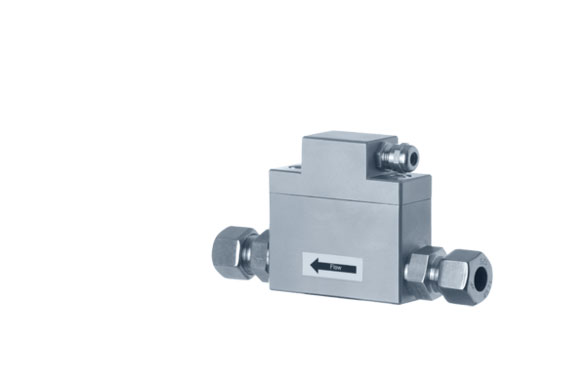

Medidor de vazão massico, termal mede a massa do gás por dispersão Térmica, pode ser de pequena dimensão até grandes diâmetros, quando se usa o princípio de Inserção, com diâmetros de Tubulações que podem variar entre 1” DN 25 ´até DN 2000 utilizando uma versão Probe ou elemento de inserção de haste longa. ( Variando apenas o fator K ).
Medidor de vazão massico, coriólis mede a massa dos fluidos seja Líquidos ou Gasoso pela força Coriólis, permite maior exatidão nas medições de Gases, pois não precisa compensação.
CARACTERÍSTICAS MEDIDOR DE VASÃO MASSICO
Este instrumento apresenta algumas características peculiares, sendo elas limitação de Diâmetros até 4” ou DN 100. Pode ser fornecido com diversos tipos de conexões ao processo inclusive medidor para medição de produtos alimentícios e farmacêutico disponíveis com conexões do tipo sanitária ( Tre-Clamp ) SMS – RJT – IDF DIN entre outras Para uso industrial, pode ser Flanges de normas ANSI ou normas DIN – de Diversas classes de Pressão.
Para este medidor de vazão massico, as eletrônicas possui tecnologia avançada em controle de processo, podendo ser Local ou Remota, e com diversos tipos de Grau de Proteção, inclusive para instalações em área com potencial risco de explosão. Existe a versão Ex “d”IIT5 para estes casos.
O medidor de vazão massico necessita de uma análise mais completa para sua aplicação como a relação de Custo benefício por exemplo, A NAUCO possui pessoas especializadas em especificação do medidor de vazão massico tanto Coriólis, quanto por Dispersão Térmica.
A medição Mássica pode ser também Obtida através de um medidor de vazão volumétrico utilizando se um Computador de vazão para efetuar as contas de normalização, utilizando as grandezas ( Pressão Diferencial, Estática e a Temperatura ) a normalização se da pela compensação das variantes. Os elementos primários pode ser de diversos tipo como por exemplo: Tubo PITOT, VENTURI, WEDGE, DP-CONE, V-CONE, PLACA DE ORIFÍCIO, VORTEX, SWIRL e outros com menor expressão.
A medição mássica pode ser obtida indiretamente pelos cálculos de normalização das densidades especificas para cada tipo de gás.
Para uma correta especificação do sistema de medidor de vazão massico a Prova de explosão seja ela qualquer consulte nossa empresa para auxilio e comentários técnico necessários.
