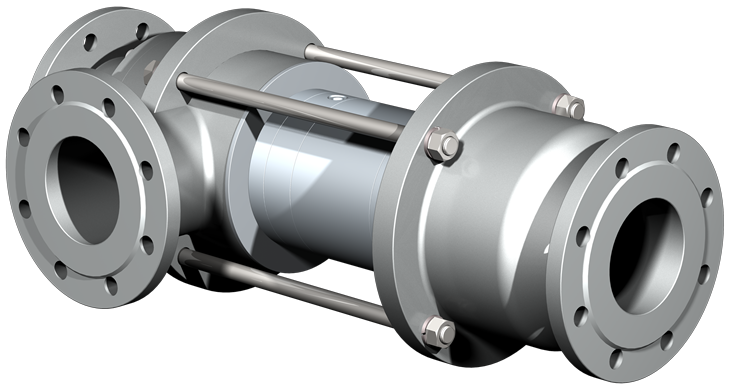

VSV-F 100DR - DN100, PN16/40 BAR, 4 FLANGE, NF

VSV-F 100DR - DN100, PN16/40 BAR, 4 FLANGE, NF

Modelo: VSV-F 100DR

Portas: Flanges PN 16/40

Função: NC


Faixa de pressão:

0-16 / 0-40 bar

-> B max. 40 bar

-> A max. 16 bar

-> C max. 40 bar

-> A max. 40 bar


Valor KV:  140 m³ / h

Meio: líquido gasoso pastoso gelatinoso altamente viscoso contaminado

Direção do fluxo: Ver faixa de pressão

Ciclos de comutação: 40 1 / min

Tempo de comutação: abertura 300-3000 ms / fechando 300-3000 ms

Peso: 46,5 kg


Temperatura da mídia: Válvula piloto de montagem direta 60 ° C

Temperatura ambiente: Válvula piloto de montagem direta 50 ° C


Voltagem nominal:

Un 24 V DC

Un 230 V 40-60 Hz AC


Proteção: IP65 (P54) DIN 40 050

Classificação de serviço energizado: ED 100%


O projeto técnico das válvulas é baseado nos requisitos de mídia e aplicação. Isso pode levar a desvios das especificações gerais mostradas na folha de dados no que diz respeito ao design, materiais de vedação e características.

DATASHEET DOWNLOAD
