VMK/VFK10DR - DN10, PN16/40/64/100 BAR, 3/8-3/4 BSP/NPT/FLANGE, NF

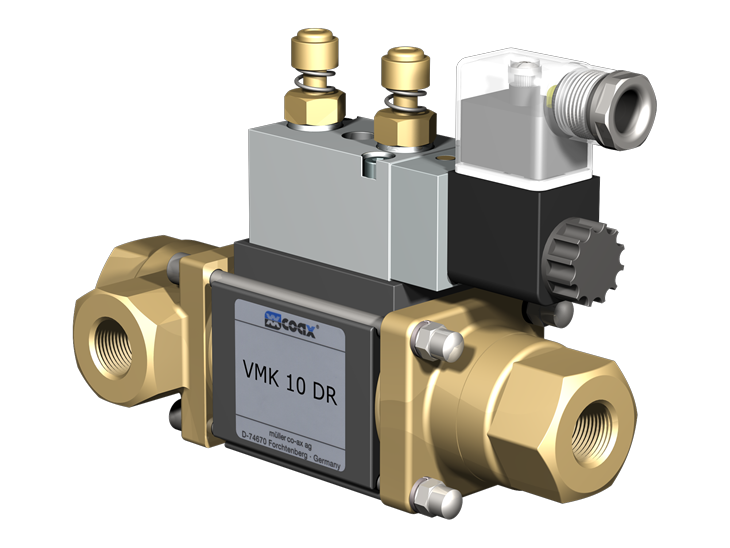

Modelo: VMK / VFK10 DR
Portas: Roscas G 1/4 - G 3/4
Função: NC
Faixa de pressão:
0-16 / 0-40 / 0-64 / 0-100 bar
A -> B max. 100 bar
B -> A max. 16 bar
A -> C max. 100 bar
C -> A max. 64 bar
Valor KV: 2,5 (> 64 bar = 2,1) m³ / h
Meio: líquido gasoso pastoso gelatinoso altamente viscoso contaminado
Direção do fluxo: ver faixa de pressão
Ciclos de comutação: 680 1 / min
Tempo de comutação: abertura 30-3000 ms / fechando 50-3000 ms
Peso: 1,8 kg
Temperatura da mídia: Válvula piloto de montagem direta 60 ° C
Temperatura ambiente: Válvula piloto de montagem direta 50 ° C
Voltagem nominal:
Un 24 V DC
Un 230 V 40-60 Hz AC
Proteção: IP65 (P54) DIN 40 050
Classificação de serviço energizado: ED 100%
O projeto técnico das válvulas é baseado nos requisitos de mídia e aplicação. Isso pode levar a desvios das especificações gerais mostradas na folha de dados no que diz respeito ao design, materiais de vedação e características.
