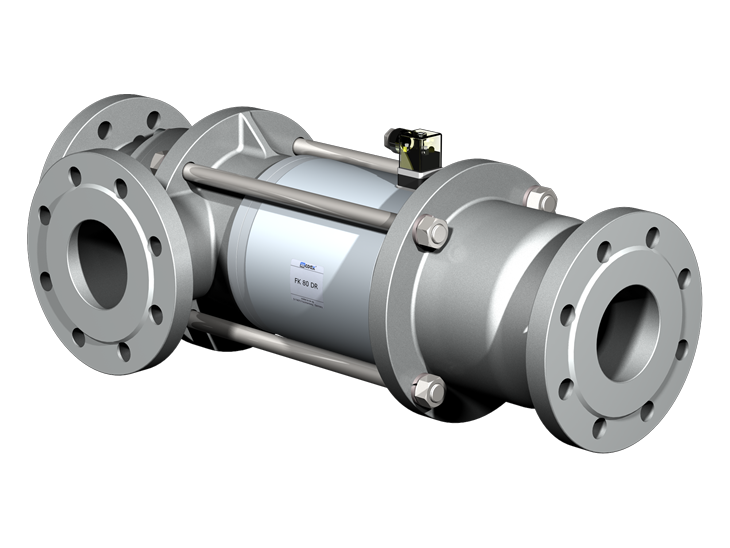

FK80 DR - DN80, PN16, 3 FLANGE, NF/NA 24,110,220 V DC OU AC
Modelo: MK FK 80 DR
Portas: Flanges PN 16
Função: NC
Faixa de pressão:
0-16 bar
A -> B max. 16 bar
B -> A max. 5 bar
A -> C max. 16 bar
C -> A max. 16 bar
Valor KV: 55,0 m³ / h
Meio: líquido gasoso altamente viscoso gelatinoso contaminado
Direção do fluxo: Ver faixa de pressão
Ciclos de comutação: 20 1 / min
Tempo de comutação: abertura 600 ms / fechando 800 ms
Peso: 48,8 kg
Temperatura da mídia:
DC -20 °C — +80 °C
AC -20 °C — +80 °C
Temperatura ambiente:
DC -20 °C — +80 °C
AC -20 °C — +80 °C
Voltagem nominal:
Un 24 V DC
Un 230 V 40-60 Hz AC
Atuação:
Ímã de corrente contínua AC com retificador integrado
Ímã de corrente contínua DC
Classificação de isolamento: H 180 °C
Proteção: IP65
Classificação de serviço energizado: ED 100%
Conexão:
Plug acc. DIN EN 175301-803, formulário A, 4 posições x 90 °, diâmetro do fio 6-8 mm
O projeto técnico das válvulas é baseado nos requisitos de mídia e aplicação. Isso pode levar a desvios das especificações gerais mostradas na folha de dados no que diz respeito ao design, materiais de vedação e características.
