MK/FK25 DR - DN25, PN16/40 BAR, 1 @ 1.1/2 BSP/NPT/FLANGE, NF/NA, 24,110,220 V DC OU AC

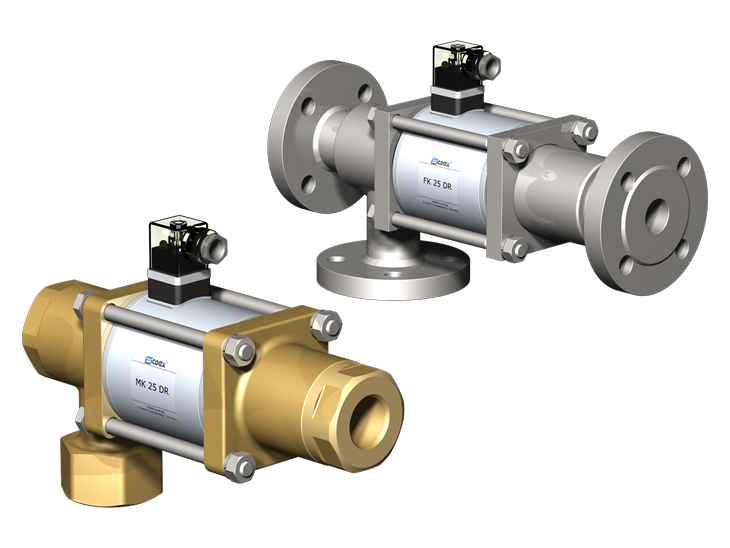

Modelo: MK/FK 25 DR
Portas: Roscas G 1 - G 1 1/2 - Flanges PN 16/40
Função: NC
Faixa de pressão:
0-16 / 0-40 bar
A -> B max. 40 bar
B -> A max. 16 bar
A -> C max. 40 bar
C -> A max. 40 bar
Valor KV: 11,2 m³ / h
Meio: líquido gasoso altamente viscoso gelatinoso contaminado
Direção do fluxo: Ver faixa de pressão
Ciclos de comutação: 130 1 / min
Tempo de comutação: abertura 130 ms / fechando 130 ms
Peso:
MK 9,2 kg
FK 12,0 kg
Temperatura da mídia:
DC -20 °C — +80 °C
AC -20 °C — +80 °C
Temperatura ambiente:
DC -20 °C — +80 °C
AC -20 °C — +80 °C
Voltagem nominal:
Un 24 V DC
Un 230 V 40-60 Hz AC
Atuação:
Ímã de corrente contínua AC com retificador integrado
Ímã de corrente contínua DC
Classificação de isolamento: H 180 °C
Proteção: IP65
Classificação de serviço energizado: ED 100%
Conexão:
Plug acc. DIN EN 175301-803, formulário A, 4 posições x 90 °, diâmetro do fio 6-8 mm
Conector M12x1 de acordo com DESINA / VDMA
O projeto técnico das válvulas é baseado nos requisitos de mídia e aplicação. Isso pode levar a desvios das especificações gerais mostradas na folha de dados no que diz respeito ao design, materiais de vedação e características.
